Und weiter geht es mit Fragen. Diesmal zum Thema Funk...
Dieser Verteiler (so schätze ich) hat etwas mit der Funkausrüstung zu tun. Wo genau die Kabel hingehen bzw. enden und abgeschnitten worden sind habe ich noch nicht ganz herausgefunden.
Kann mir jemand die Bezeichnung der Stecker nennen für das Antennenkabel?
Einmal von der Haiflosse auf dem Dach:
Und vom Rack:
Der Anschluss X15 sollte ja für den Funk zuständig sein. Über eine Belegungsliste wäre ich sehr dankbar. Das Kabel habe ich.
Am meisten interessiert mich natürlich die Belegung die auch zu Einsatzzeiten im T4D genutzt wurde.
Wurde die Sub-D Buchse verwendet? Wurde das X15 Kabel verwendet - oder beides?

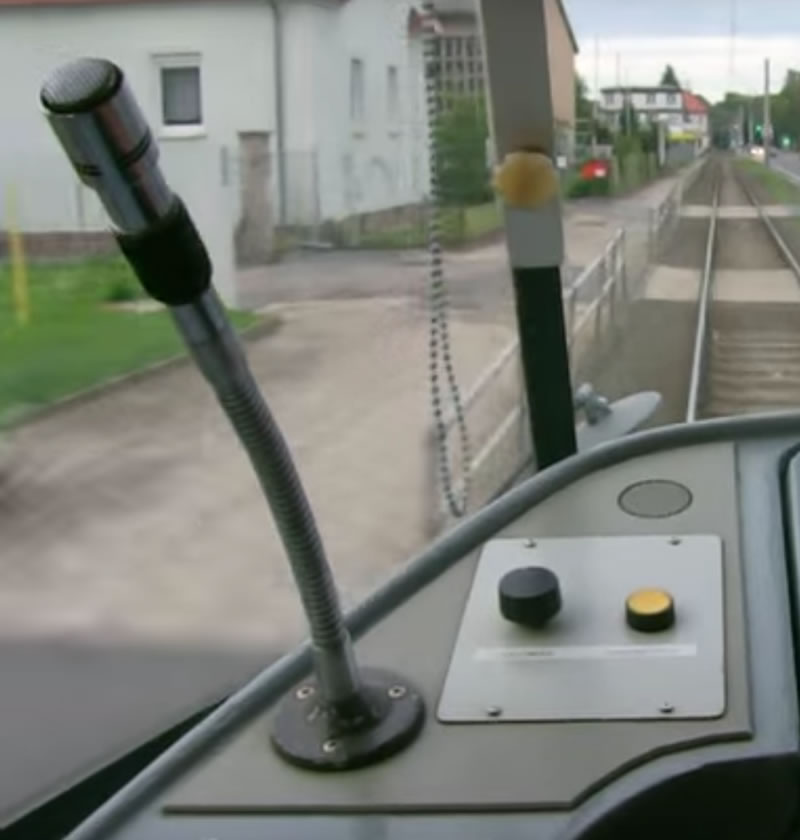

Auch hier die Frage der Steckerbezeichnung für MIK + etc.
Und vor allem eines: Wo ist ein Lautsprecher anzuschließen?
Oben an der Antenne ist ein UHF-Stecker dran, an die Funkkassette kommt ein BNC-Stecker. Kabel wurde meistens ein RG58 oder RG59 verwendet.
An der Funkkassette vorn wird nichts angeschlossen, es sollte hinten an der Backplane am Rack einen Anschluss für ELA (X16) geben, da wurde Mikrofon und Lautsprecher aufgelegt. Schreib mal die Belegung des vorhandenen Kabels, weil es in der SChnittstellenbeschreibung nicht ganz eindeutig ist.
